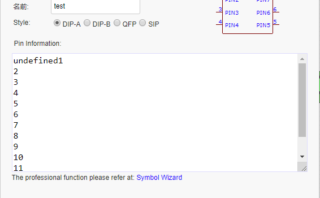

AF PSN の回路図を描いてみましたが間違いだらけで何度も訂正したためきれいな回路図とは言えません。ライブラリーの作成等手探りでなんとか理解することができました。TOKOの10Kハムコイルはライブラリーのなかにありましたので助かりました。トロイダルコイルのシンボルは適当に作ったので長方形です。

いままで EAGLE を使っていましたが Easy EDA も使えそうな感じです。初めて使うとしたら Easy EDA もありかと思いますが日本ではあまり使われていないようで参考本は見当たりません。もう一度回路図の見直しをしてPCBを作成しょうと思います。

投稿者 JF1PTL
