作成したコイルのインダクタンスは、

LPFの回路は

C1 300pF C2C3 470pF C4 1000pF C5 300pF C6 1000pF

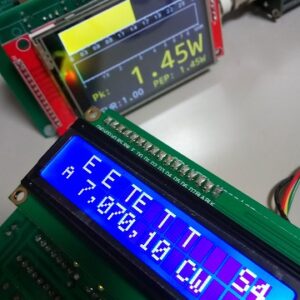

7MHzでは2W弱しか出ず6MHzでパワーがでているのでL2の巻き数を減らすと、
L2 15T L3 10T (T37-2) 6MHz 5W弱
L2 14T 6.3MHz 5W弱
L2 13T 6.5MHz 6W弱
L2 12T 6.8MHz 5W強
L2 11T 7.0MHz – 7.2MHz 5W強
カットアンドトライで7MHzに持っていきましたが、指定された15回巻きとずいぶん違うのでこれでいいのか疑問です。

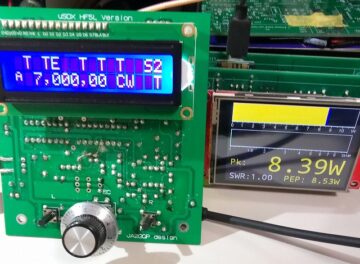

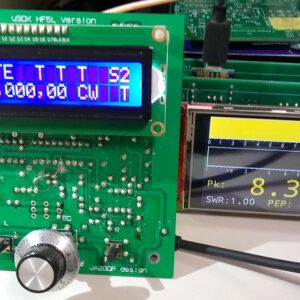

FAA-450 で確認

疑問が残るLPFですが uSDX 2台目が完成しました。

<追記>
5W出力で喜んでいたのですがSSBで異常発見!
バンド内で正常に動作する周波数とキャリアが出てしまう周波数とあるのです。こんな経験は初めてなので不可解な動作にしばらく取り組まなければなりません。
