Simple Antenna analyzer

投稿者: | 2015年6月11日

やっとアンテナアナライザーらしきものが出来ました。

参考にしたのは、
http://pe2er.nl/PoorMansSWRanalyser/

74HCT4046

SWRブリッジは、
http://www.henteko.org/fswiki/のブリッジタイプのQRP用SWRメーターの製作の回路を拝借しました。

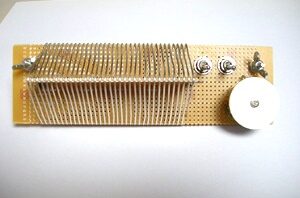

swr bridge

完成!!

swrcal

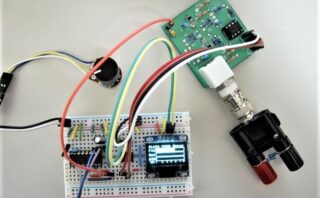

50Ωのダミーロードをつなぐと、

swr50Ω

3.3MHz~29MHzをカバー出来ましたのでHFのアンテナ調整が出来そうです。
