Arduino SWR計

投稿者: | 2013年12月7日

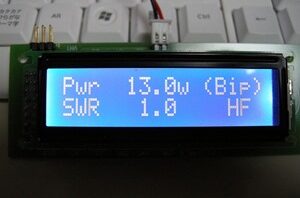

完成していないSWR計表示のパラツキが気になります。

http://www11.plala.or.jp/jk1hrb/SWR_display/SWR_meter-digital.htm
RFの回り込みを防ぐためそれぞれにフィルタ回路を入れてます。4,7kΩと0.1μFの2次ローパスフィルタでカットオフは~300Hzになりますが、RFを十分に減衰できればいいだけの話です。

この回路を付け加えることにより表示のパラツキはなくなり表示が安定しました。
ただ、私のの作ったSWR検出器では動作をしてくれません。
検出器の検波出力が弱いのかもしれません。オペアンプを付けるか、別のものを考えなくてはいけません。

http://ludens.cl/Electron/swr/swr.html
ここに面白い回路がありました。以前作った簡易SWR計によくにたものです。試してみる価値はありそうです。
