KN-Q7A のVFOをI2CLCDを表示にしようととして3.3Vと5VのI2Cをつなぎ壊してしまいました。3.3VのI2CLCDがGROVEのパーツのなかにあったので使うことにしました。またQwiicのパーツと組み合わせることで出来上がります。

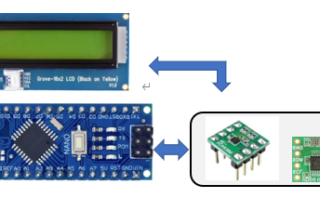

KN-Q7A VFO 構成図
![](https://radio.k-ebine.com/wp-content/uploads/2022/08/kn-q7a.png)
使用パーツ
GROVE – 16 x 2 LCD Qwiic – GROVEアダプタケーブル
SparkFun Qwiicadaptor Qwiicケーブル+ 秋月Si5351A
Arduino Nano + Arduino Nano用Qwiic拡張基板
①Arduino Nano と Arduino Nano用Qwiic拡張基板をピンヘッダーで上下に接続
②秋月Si5351Aを小型基板で作りSparkFun Qwiicadaptor に乗せArduino Nano用Qwiic拡張基板に接続
③GROVE – 16 x 2 LCD Qwiic をArduino Nano用Qwiic拡張基板に接続
![](https://radio.k-ebine.com/wp-content/uploads/2022/08/IMG_20220806_142008-1-rotated.jpg)
![](https://radio.k-ebine.com/wp-content/uploads/2022/08/knq7a.jpg)
KN-Q7A VFO が復活しました。もう少しコンパクトに作れば内臓しやすくなると思います。
