KN-Q7A KN-Q7A VFO
KN-Q7A のVFOをI2CLCDを表示にしようととして3.3Vと5VのI2Cをつなぎ壊してしまいました。3.3VのI2CLCDがGROVEのパーツのなかにあったので使うことにしました。またQwiicのパーツと組み合わせることで出来上がり...
JF1PTL
KN-Q7A
アマチュア無線 Scalar Network Analyzer 2
Scalar Network Analyzer また記事を見つけました。DM3MAT - Scalar network analyzer (darc.de)こちらも Python スクリプトでPCにグラフ表示するものです。早速スクリプトをR...
アマチュア無線 FAA-450 ファームウェアー更新
ファームウェアーを1.04に更新してみました。キャリブレーションを再度する必要があります。S21キャリブレーションにアッテネータが必要です。取り合えず10dbのアッテネーターを作ってみました。測定結果はキャリブレーション後の結果は10.02...
日記 Scalar Network Analyzer
LPFの周波数特性を測定するためにScalar Network Analyzerを検討しています。まずTFT displayに表示するタイプSNA jr. - Arduino Project HubArduino Nno に書き込みテストス...
uSDX uSDX 2号機 20MHz化
uSDX２号機のArduino Nano を20MHzで動作させようとしてみました。20MHzのブートローダーを書き込みスケッチの書き込みが完了しましたが、受信はOKなのですが送信は出来ません。PTTを押しても送信できません。表示も「P」と...
uSDX uSDX 2号機 完成

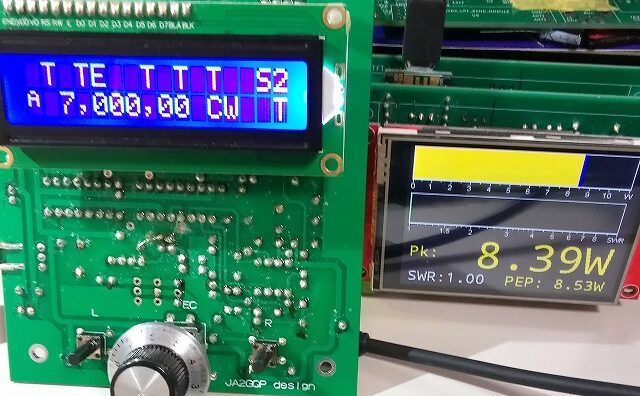

なんとか２号機が完成しました。ファイナルをIRF510に交換し出力は8Wまで出るようになり、SSBの音質も多少改善できたようです。まだSSBの音質には満足出来ませんのでドライバー74AC00 の3ゲートを2ゲートにしてみました。最後にコンデ...
日記 uSDX 2号機 不調
SSB音質調整中にuSDXが不調。受信が出来なくなりパワーも出なくなってしまいました。LPFがおかしいのかと思い何度も確認しても異常はありません。出力が出ないのでIRF510を取り外してみました。ふとBNCケーブルをみるとコネクターが外れて...
uSDX uSDX 1台目 LPF

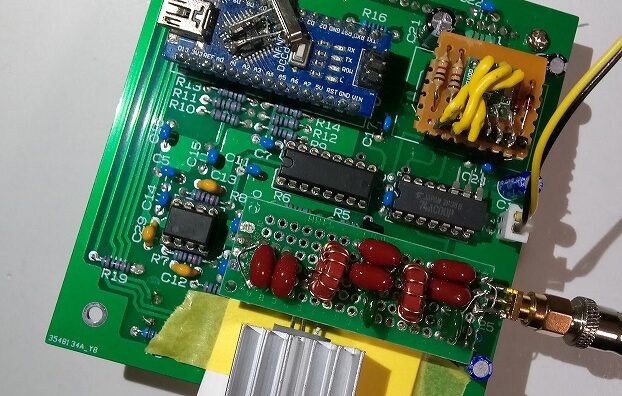

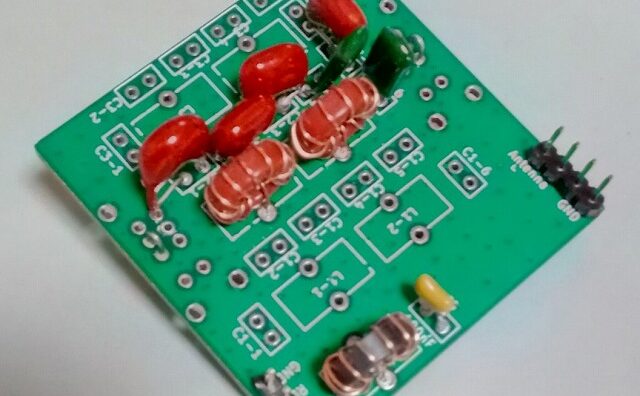

次は１台目のLPFを作ってみます。PCBは３バンド用ですが取り合えず7MHzを作ります。今回もマイカコンデンサーを使います。マイカコンデンサーは1個１６０円以上と高いのですが性能重視を優先しました。回路はuSDX ２台目と同じです。ただエナ...
uSDX uSDX 2台目フィナル交換
5Wも出たuSDX ２台目ですがついに出力が出なくなってしまいました。BS170 を全部取っ払いフィナルをIRF510 に交換。交換後出力を確認しましたが全然パワーが出てくれません。試しにバイアスを上げていくと8W位確認できました。実際のQ...
LPF uSDX 2台目 LPFその後
作成したコイルのインダクタンスは、LPFの回路はC1 300pF C2C3 470pF C4 1000pF C5 300pF C6 1000pF7MHzでは2W弱しか出ず6MHzでパワーがでているのでL2の巻き数を減らすと、L2 15T L...
