Antenna analyzer swrbridge

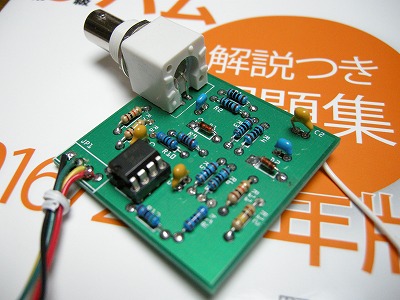

プリント基板が出来上がっていましたが、やっとはんだ付け作業が完了しました。

3か所プリント基板にミスがありました。

  • ダイオードの向きが逆
  • コンデンサーの忘れ
  • LM358への接続ピンの間違い

ブレッドボードに接続してテスト、でもアンテナがありません。

ではオープンで、

50Ωダミーロードをつなぐと、

SWR1.03

なんとなくそれらしく表示されました。

さあ、いよいよケースに入れ完成させたいと思います。

ところで

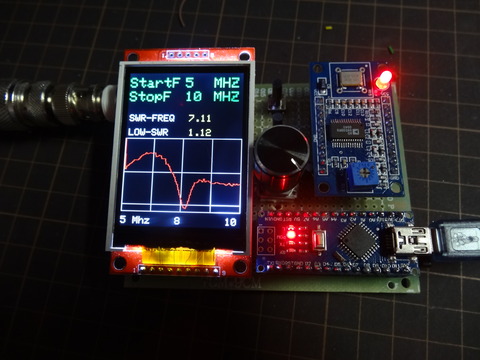

K6BEZ DG7EAO アンテナアナライザにバンド選択を追加 その3 : にゃん太郎とアマチュア無線
すっかりArduinoのプログラミングにはまってしまい、今度はロータリエンコーダを使って周波数を設定できるようにしてみました。前にタクトスイッチで周波数を選択できるようにしたのですが、短押しで周波数+ 長押しで桁移動、とさらにスタート周波数とストップ周波数を入力

Antenna analyzerの制作記事がすばらしく、なんとか作ってみたいと思っていました。

YouTubeにスケッチへのリンクが出ていました。
早速コンパイルするとエラーもなく完了、ATmega328に書き込みテストをしてみまし
た。
やった上手く動いてくれました。にゃん太郎さんありがとうございます。
こちらのほうがなぜか動作が速く使いやすそうです。
