uBITXやはりパワーが出ません

新しいIRF510が届きました。

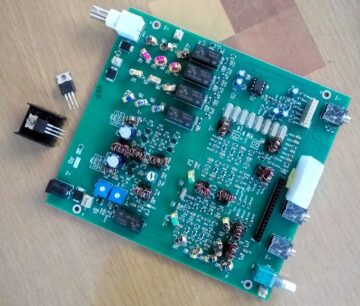

早速uBITXに取り付け、今回は3ピンソケットをつけ取り換えが出来るようにしてみました。

これであっさりとパワーが出ると思ったのですが全く変化なし。ということはドライブ段に問題があるのではと思い2N3904を注文しておきました。IRF510を三菱RD06HVF1替えてみたらと思いこちらも注文してみました。配線図をよくみるとRD15HV1が書かれていますが見当たりません。これはIRF510の替わりに使えるようでPCBにも3ピンの取り付けスペースがありました。ということはRD15HV1を注文したほうが良かったのかもしれません。

またバイアス電圧もボリュウームを右回しにして0にしてPTTを押した時の電流に100mAx2を設定する意味がわかりました。あとはドライブ段の2N3904のどれかに問題がありますので時間がかかりそうです。

“uBITXやはりパワーが出ません” への4件の返信

  1. その後 どうなりましたでしょうか?
    当方も同様な状態になり苦慮しております
    その後をお聞かせください

    V6.13の時は出力できたのですが、CEC版V1.2にしたあと出力がでないような気がします(戻しての確認は まだしておりませんが、、、)

    1. JF2XLQさんコメントありがとうございます。
      今のところマイクアンプを付けSSBで5~6Wくらい出ていますが、CWでは1.5Wしか出ません。(自作の未校正のパワー計ですのでアバウトです。)
      ベランダモービルホイップで0,1,2,3エリアとQSOが出来ています。またRM0Mと2回QSOが出来ました。しばらくはお休み状態となっています。

  2. JF1PTL-OM コメントありがとうございます
    当方のuBITX ファーム変更後パワーが出なくなったものと思っておりましたが、ファーム戻しても良化せず

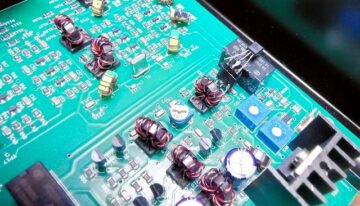

    オシロを使って追ったところ Q90 2N3904が破損しており、手持ちの2SC1815を仮付けして パワーは回復しました
    7MHzCWで10w SSBで7W程度となり、FT8で何局か交信することができました。
    ただ、SSB送信時にキャリアが漏れているような症状が出ており どうしたものかと悩んでおります。
    JF1PTLさんの所ではそのような症状は発生していませんか?
    何か情報等ありましたら教えてください。

    リング変調直後のTP1ではそんなに出ていないのですが、フィルター通過後のTP2では若干大きくなっている感じです。(うちのUSBオシロではハッキリ読めませんが、、)

    1. JF2XLQさんこんにちは
      こちらは7MHzSSBで時々QSOを楽しんでいます。uBITXは使っているうちに何となく動作するようになりローカルからも特に問題はないとのリポートです。ただCWでパワーが出ないのは未解決です。
      どちらにしても自作のPower and SWR MeterとATU-100のパワー表示も違いますので正確なSWR計等でuBITXの出力を確認しなければと思っています。
