SWR Scanner

デジタルSWR計が完成していませんが、SWR Scannerという物を見つけました。
Sweeper: An Arduino SWR Scanner Alan Biocca, W6AKB
Arduinoのスケッチがダウンロード出来ますので、早速ATmega168+LCDで試してみました。
詳しい配線図がわかりませんので、とりあえずスケッチを書き込んで見ました。

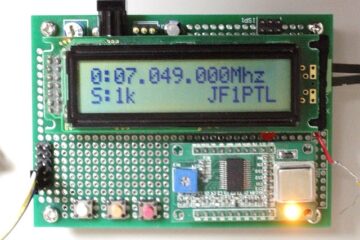

SWR Scanner1
SWR Scanner2
A1ピンにリード線をつけると、
SWR Scanner3
それらしい表示がでました。
DDSをつなぐようになっていますので、アンテナアナライザーっぽいのですが、、、、
おしまい
