74HC4053 互換性

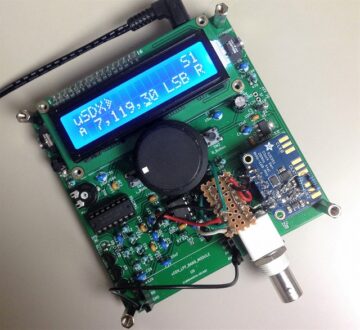

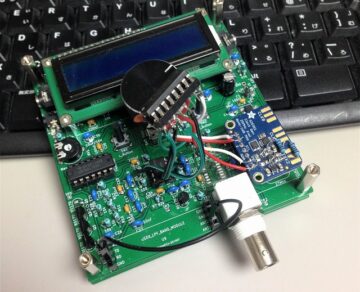

さて上手くいかなかった74HC4053ですが、私の試した回路は usdxnano (qsl.net)

Transceiver uSDX z Adruino Nano | Klub Krótkofalowców PZK LAB-EL HF5L
こちらの回路は


6ピンがGNDとなっています。

データーシトを見ると

となっていますのでGNDにすべきだと思います。ピンに触ると動作したりしていましたので、次回はうまくいきそうです。記事の内容をみると互換性がありそうです。
