STM32」カテゴリーアーカイブ

Linux STM32 Arduino 書き込み

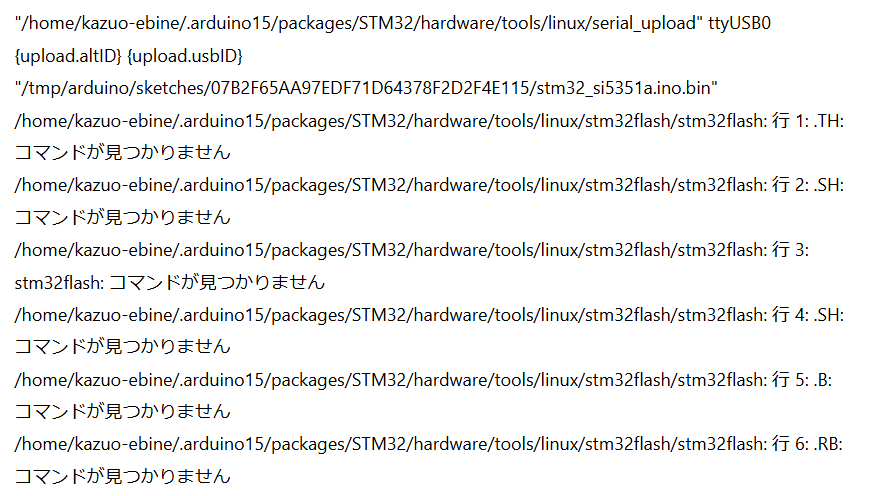

Windows ではなんとか書き込みができましたが Linux ではどうしても書き込みが出来ません。 やっとここまで来ましたがあとはどうする? Arduino IDE はWindows では遅く Linux で使いたいと… 続きを読む »

VFO/BFO STM32F103C8T6

JA2GQPさんの STM32 VFO をブレッドボードで作ってみました。このVFOのいいところはBFO/VFOの周波数校正がソフトで出来ることです。スケッチ上で数値を変え校正を繰り返す必要がなく一発で出来ます。

STM32F103C8T6 Arduino IDE

Arduino IDE で STM32F103C8T6 にスケッチの書き込みをしてみました。STM32 のボードファイルをダウンロード。Arduino15\packages\STM32\hardwareフォルダー作成ha… 続きを読む »

VFO/BFO STM32F103C8T6 PCB 5

プリント基板にパーツのはんだ付けが終わりやっと完成しました。 秋月のSi5351aはTFTの下側にぎりぎり入りました。後から考えると裏返して付ければ裏側にそのまま付けることが出来ることに気が付きました。ひとつ問題なのはタ… 続きを読む »

VFO/BFO STM32F103C8T6 PCB 4

プリント基板が中国より届きました。5枚で1321円そして1週間で届くとは驚きです。 不足のパーツを注文して来週作業をすることにします。ユニバーサル基板で配線に苦労するよりプリント基板を作ったほうが効率がいいと思います。

VFO/BFO STM32F103C8T6 PCB 3

配線図を修正してプリント基板完成です。 Si5351a は秋月電子のモジュールを使うためピンヘッダーで処理をしました。JLCPCBに基板発注とCD4028BM96 はアールエスコンポーネンツで1個 79円で10個から購入… 続きを読む »

VFO/BFO STM32F103C8T6 PCB 2

プリント基板作成の続きです。コンデンサーの追加等訂正箇所がありますが勉強のため続けます。 「Auto Route」をクリックして自動配線実行してみました。 取り付け穴と銅箔ベタ作成、 2D の確認 3D も確認してみます… 続きを読む »

VFO/BFO STM32F103C8T6 PCB

トランシーバーの作成時にVFOが必要なので「VFO/BFO STM32F103C8T6」 のプリント基板の作成を計画、EasyEDA で作成  JLCPCB で基板作成をします。今のところ JLCPCB が一番… 続きを読む »

STM32F103C8T6 書き込み復活

リセットを押さなければ書き込みが出来ない STM32F103C8T6 ですが、やっとネットで解決方法を発見出来ました。 Target, Option Bytes, Unselect All, Apply. この三個のチェ… 続きを読む »

VFO/BFO STM32F103C8T6

YE3CIF さんのブログで見かけた VFO ですが魅力的なデザインで試してみたくなります。STM32F103C8T6 からクリスタルを取り内部クロックでの仕様ですので作業が必要です。ブレッドボードでのテストをしてみまし… 続きを読む »
