アマチュア無線 50MHz QRPp KTR-12 送信基板
送信基板を組み立て各基板を接続し動作確認をしてみました。PTT の設定に手こずりましたが Set PTT Volt の設定を繰り返し PTT が動作したので送信基板の調整をしてみました。ここでアマゾンで購入のトリマーが固く調整しにくいので村...
自作
アマチュア無線
アマチュア無線 50MHz QRPp KTR-12 受信基板
いよいよ受信基板の組み立てです。受信基板の作り方を何度も確認をしてはんだ付けをしました。そしてコントロール・PLL基板と接続し動作確認をしてみましたが問題なく動作しました。ただ相変わらずバンド内は静かです。2局SSBがかすかに受信できたのと...
アマチュア無線 50MHz QRPp KTR-12
パネル基板・コントロールPLL基板を作りました。基板の作り方の説明の順序で組み立てました。問題なく表示出来ました。周波数補正もソフトで調整してみました。パーツの付け間違いやピンソケットの穴が塞がっていたりして取り外しに苦労しました。次は受信...
アマチュア無線 50MHz QRPp AMトランシーバーキット

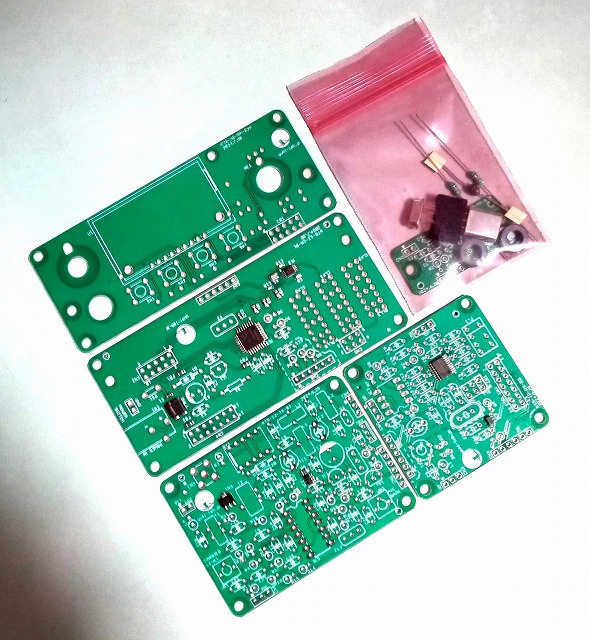

ゆきの研究室さん電子工作室の 50MHz QRPp AMトランシーバーキット KTR-12 セミキットを注文しました。すぐ発送していただき今日到着しました。追加パーツも秋月から届きましたので早速組み立てたいと思います。サイトには詳しい組み立...
アマチュア無線 面白そうな SDR HF Transceiver
面白そうな HF Transceiver の製作記事がないかと探してみると見つかりました。2023 Project : Homebrew SDR TRX 70WArduino Nano を使っていますのでファームウエアーを書き込み表示テスト...
自作 A VERY simpel CW decoder EASY BUILD
非常にシンプルなCWデコーダーを発見しました。ゲルツェルフォーミュラに基づくトーン検出であり、アナログピンにオーディオを入れるだけで、プロセッサがいくつかの計算を行い、トーンがある場合はマグニチュード値を取得します。Arduino と LC...
自作 AD8307基板はんだづけ
アマゾンで手に入れたAD8307を基板にはんだづけをしてみました。はんだづけ中に左右にずれたためあまりきれいではありませんがうまくついたようです。まだ完成するにはパーツがそろっていません。肝心なコイルを巻くコアがありません。その他もろもろ手...
KN-Q7A 8P→4Pマイク変換
KN-Q7Aのマイクをダイナミックマイクに変更してみました。IC-502 のマイクはダイナミックマイク600Ωが使われています。このマイクは4Ｐですのでこのままでは使えません。変換アダプターを作らなければなりません。さて8Ｐ・4Ｐのコネクタ...
KN-Q7A マイクアンプ２
KN-Q7Aの送信音の改善のため2SC1815でマイクアンプをつくりました。ユニバーサル基盤で組んでみましたが動作しません。しかたないのでブレッドボードに組みKN-Q7Aに接続。モニターしたところ多少は改善されましたがまだクリアーな音質とは...
自作 シンプル受信機キット
KN-Q7Aのモニター用にシンプル受信機キットを作ってみることにしました。初めにブレッドボードでテストをすればよかったのですが即はんだ付け完了。説明書には「なぜか一発で動かないいる人がいる」とのイラストがありましたがみごと動作しませんでした...
