ATS25 電源まわり配線

投稿者: | 2025年7月14日

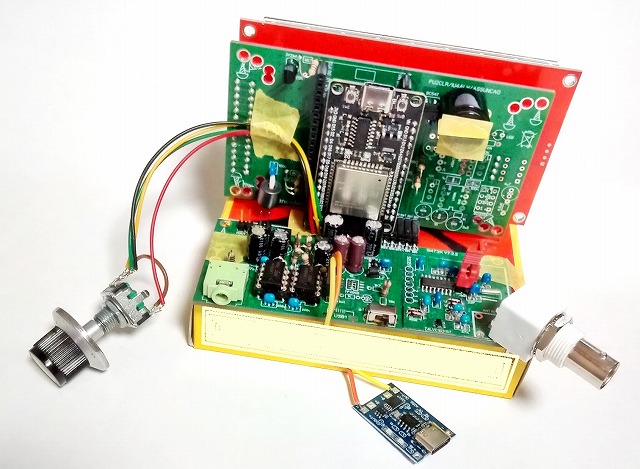

ESP32にUSB接続で動作させていましたが xc6206p332MR を2個なんとか狭い場所にはんだ付けができました。TP4056 は手持ちがなくモジュールを使うことにしました。

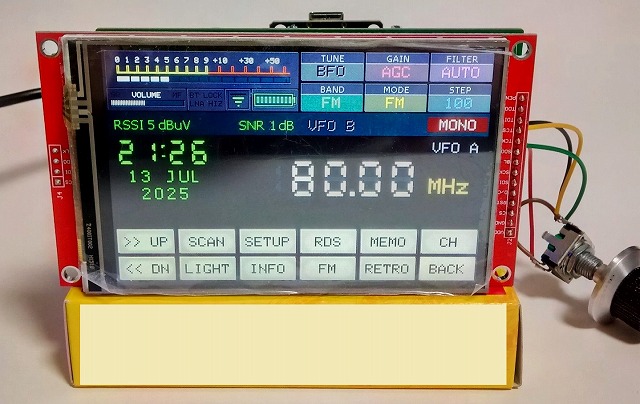

TP4056 モジュールにUSB接続すると無事動作しました。

あとはデコーダー部分のはんだ付けをすれば一応完成となります。すべての機能が動作するのか確認したいと思います。

<追記>
アンテナのFM/AMの切り替えが上手く動作していないのでSN74LVC1G3157を取り外し新しSN74LVC1G3157のはんだ付けをしてみたところ・・・
HV5SをつなぐとFM/AMともばっちり聞こえノイズもなくなり満足できるATS25になりました。
